CMD-1-RMS-1
本製品は、生産中止品となります。
代替推奨型式として下記型式をご検討ください。
・CTD-22
他生産終了品・保用品種につきましては、以下を参照ください。
・保用品種一覧
>>サンプル価格:\
>>在庫情報:お問い合わせください
大量ロット・取引条件についてご相談ください。
商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
・お問い合わせフォームはこちら
・見積依頼フォームはこちら
型式 | CMD-1-RMS-1 |
---|---|
電源 | ±15V, ±5% (50mA typ)、適用電流センサと共通電源 |
定格電流 | 10A〜800A(DC〜20kHz、波高率クレストファクタ 定格電流X2.5 Ao-p) |
出力電圧 | 0〜5VDC/0〜定格電流 (負荷抵抗>5KΩ)、適用電流センサ定格の0〜100%に対応 |
直線性 | ±2%: FS (±1%FSのセンサと組合せの場合) |
調整機能 | FS: 最大出力、OS: 0点設定 (出荷時調整済み) |
応答性 | 20ms/0→FS (typ) |
出力リップル | 50mVp-p (at 50Hz正弦波) (typ) |

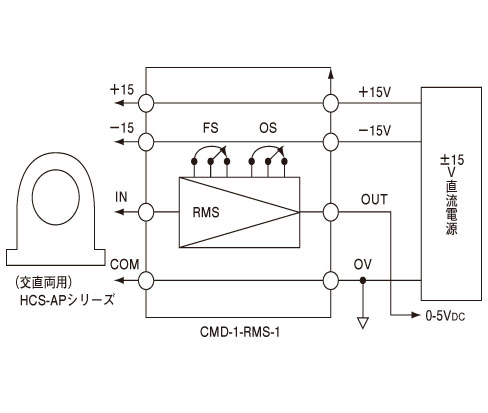

適用電流センサ | 直流電流センサ (HCS-APシリーズ) |
使用条件 | -20℃〜+75℃、≦85%RH・結露のないこと |
ネジ締めトルク | 0.7N・m |
質量 | 約32g |
[備考]
(1)応答速度20msの高速アクティブフィルター付です。50Hz未満の低周波電流計測では、直流リップルが出ます。(時定数を500mSにしたカスタム品の対応もございます。)
(2)多チャンネル使用の場合は±15V 0Vラインを共通として、0Vラインを基準とした、各モジュールの出力計測となります。
