特殊センサ

小型大電流測定用電流センサ

CTL-20-S40-10Lシリーズ

〔特長〕
・積分回路内蔵のロゴスキーコイル
・小型、軽量ながら大電流の測定が可能
・フルスケール100A、200A、500A
・広帯域

>>サンプル価格:\28,000
>>在庫情報:受注生産品

CTL-20-S40-10Lシリーズ

大量ロット・取引条件についてご相談ください。

商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
お問い合わせフォームはこちら
見積依頼フォームはこちら

カタログダウンロード

仕様

仕様 Ta=25℃

型式CTL-20-S40-10L-10CTL-20-S40-10L-20CTL-20-S40-10L-50
定格電流100A rms200A rms500A rms
出力電圧5V rms/定格電流
残留電圧±15mV以内(無負荷)
出力精度±1%FS以内
直線性±1%FS以内
応答特性2μs以下
出力電圧温度係数±0.03%/℃以内
残留電圧温度係数±0.3mV/℃以内
周波数特性10Hz〜100kHz(-3dB)
制御電源±12V〜±15V (5mA以下)
使用条件−10℃〜+60℃  ≦85%RH以下、結露の無い事
保存温度範囲−15℃〜+65℃  85%RH以下、結露の無い事
接続コネクタ5045-04(モレックス)
質量約33g
RoHS対応状況6物質対応6物質対応6物質対応

外形図

外形図

外形図

回路ブロック図

回路ブロック図

回路ブロック図

特性

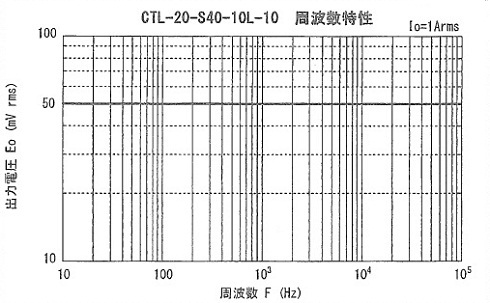

周波数特性

出力電圧特性

出力電圧特性
