精密計測用CTL-Zシリーズ

プリント板取付用の小型・高精度交流電流センサ

CTL-6-S-X

[特長]
・精密計測用の小型電流センサ(プリント板取付対応型)。
・ナノ結晶軟磁性材料を採用する事で小型でありながら1mA〜35Aのワイドレンジをカバー。

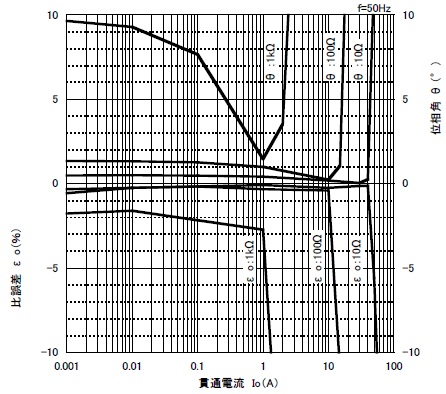

・1°以下の位相角(10Ω以下 特性図参照)。
・微小電流領域で良好な直線性(特性図参照)。
・800:1の高変流比で直接電子回路へのインターフェースが可能。
・出力端子は#110標準タブ。プリント板ハンダ付/リード線ハンダ付いずれにも対応可。

>>サンプル価格:\1,500
>>在庫情報:お問い合わせください

CTL-6-S-X

大量ロット・取引条件についてご相談ください。

商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
お問い合わせフォームはこちら
見積依頼フォームはこちら

カタログダウンロード

仕様 Ta=25℃

型式CTL-6-S-X
適用電流1mA〜35Arms(50/60Hz)、RL≦10Ω
最大許容電流80Arms連続

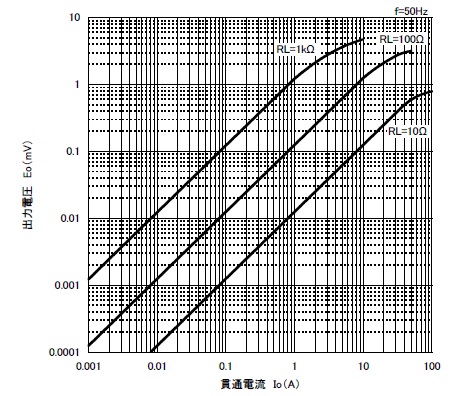

出力特性出力電圧特性図参照
直線性±1%FS(Io=30A、f=50/60Hz、RL=10Ω)
位相角±1°(Io=30A、f=50/60Hz、RL=10Ω)
公称変流比800:1
二次巻線抵抗42Ω(参考値)
耐電圧AC2000V(50/60Hz)、1min(貫通穴−出力端子一括間)
絶縁抵抗DC500V、≧100MΩ(貫通穴−出力端子一括間)
使用条件−20℃〜+75℃ ≦80%RH 結露のないこと
保存条件−30℃〜+90℃ ≦80%RH 結露のないこと
構造PBT樹脂ケース、エポキシ片面充填封止
出力端子#110、ファストン端子。錫メッキ付
質量約11g

備考
(1)出力電圧は、貫通電流/負荷抵抗/結合係数(K)等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
(2)結合係数(K)値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
(3)通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。

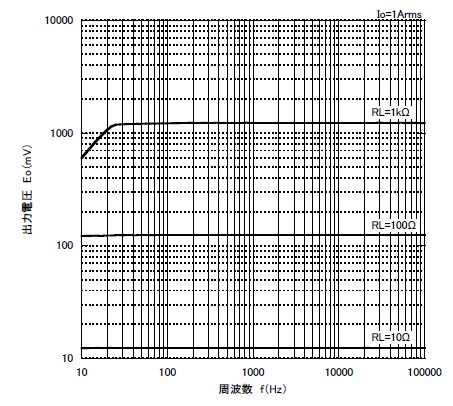

(4)基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。
(5)付属品については、付則-@付属品一覧参照
(6)落下等の強い衝撃を与えるとケース破損や特性が低下する場合がありますのでお取り扱いには注意願います。
