サーボ式直流電流センサ

ゼロ磁束方式の広周波数帯域・精密計測用

HCS-20-SCシリーズ

〔特 長〕
・鉄芯・ホール素子・フィードバックコイルにより構成されるゼロ磁束方式の電流センサ。
・センサ・アンプ一体構造で高信頼性。
・DCから500kHzの広い周波数帯域で、優れた直線性
・1.5μs以内の高速応答性。

「本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります。」誤配線や、電源投入時等の過電圧・過電流で、製品故障となる可能性があります。
15V単電源を2台使用して、±15V出力でご使用する場合、片電源のみONする状態が継続されることで、故障する可能性がありますので、15V単電源を2台ご使用する場合は、2台ともONの状態でご使用ください。


>>サンプル価格:\13,600
>>在庫情報:サンプル在庫/ロット受注品

HCS-20-SCシリーズ

大量ロット・取引条件についてご相談ください。

商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
お問い合わせフォームはこちら
見積依頼フォームはこちら

カタログダウンロード

仕様

仕様 Ta=25℃

型式HCS-20-SC-A-2.5HCS-20-SC-A-5HCS-20-SC-A-10HCS-20-SC-A-15HCS-20-SC-A-25
定格電流(FS)±25Adc or Aac peak±50Adc or Aac peak±100Adc or Aac peak±150Adc or Aac peak±250Adc or Aac peak
出力電圧±5V/定格電流
残留電圧±100mV以内±50mV以内±20mV以内±20mV以内±8mV以内
ノイズレベル50mVp-p以下30mVp-p以下15mVp-p以下10mVp-p以下5mVp-p以下
出力精度±1%FS以内
直線性±1%FS以内 (Io=1/10FS〜FS)
ヒステリシス(FS→0)±10mV以内
応答性1.5μSs以下 (di/dt=50A/2μs時)
出力電圧温度係数±0.02%/℃ typ
残留電圧温度係数±10mV/℃ typ±6mV/℃ typ±3mV/℃ typ±2mV/℃ typ±1mV/℃ typ
制御電源電圧DC±15V±5%
消費電流±50mA+(入力電流/2000)
耐電圧AC2000V(50/60Hz)、1min(貫通穴-出力端子一括間)
絶縁抵抗DC500V、≧500MΩ (貫通穴-出力端子一括間)
使用条件-10℃〜+60℃、≦85%RH、結露のないこと。
保存条件-15℃〜+65℃、≦85%RH、結露のないこと。
調整機能ZERO:無負荷時のゼロ点調整(出荷時調整済)
ネジ締めトルクM4:0.7N・m、M3:0.3N・m
質量約130g
RoHS対応状況10物質対応

[備考]
(1)コアのヒステリシスで、定格を超える過電流後はその量に比例した0点変動が発生します
(2)過電流耐量に関しては、高速なON-OFFの無い直流電流を前提としています。
  高速な変化のある電流波形の場合は別途ご相談ください。

特性

出力電圧特性

出力電圧特性

周波数特性

外形図

外形図

外形図

制御ブロック図

制御ブロック図

制御ブロック図

接続図

接続図

接続図

出力波形

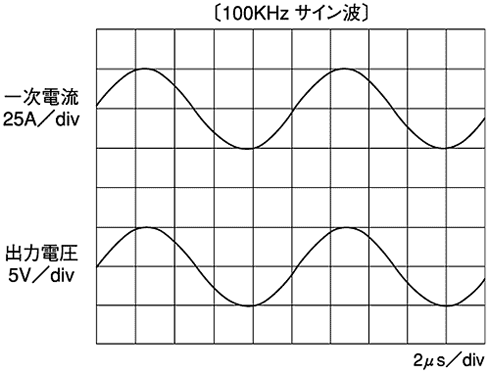

〔出力波形〕−1

〔出力波形〕−1

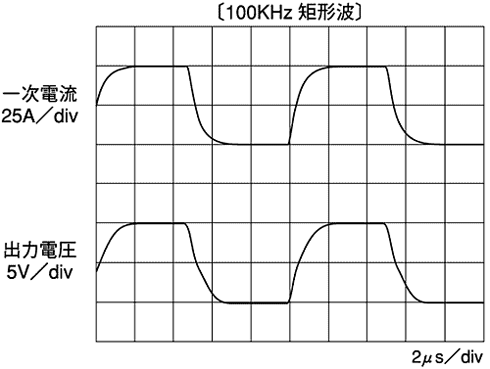

〔出力波形〕−2

〔出力波形〕−2
