小口径・汎用小型交流電流センサ

CTL-9L-1

〔特　長〕

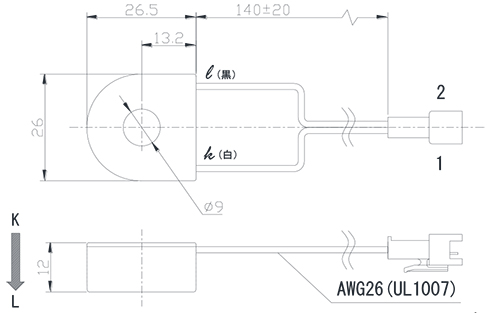

・26.5×26mmのコンパクト設計でありφ9の貫通穴径の汎用性の高い小型電流センサ。
・3000：1の高変流比で二次電流が小さく、直接電子回路へのインターフェースが可能。
・0.1 ～ 100Armsの範囲で優れた直線性。

>>サンプル価格：\1,400
>>在庫情報：在庫有

CTL-9L-1

大量ロット・取引条件についてご相談ください。

商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
・お問い合わせフォームはこちら
・見積依頼フォームはこちら

仕様

仕様　Ta=25℃

型式	CTL-9L-1
適用電流	0.1A～100Arms (50/60Hz、RL≦10Ω)
最大許容電流	200Arms連続
出力特性	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
公称変流比	3000：1
二次巻線抵抗	200Ω(参考値)
耐電圧	AC2000V（50/60Hz）／1min（貫通穴～出力コネクタ端子一括間）
絶縁抵抗	DC500V、≧100MΩ以上（貫通穴～出力コネクタ端子一括間）
使用条件	-20～+75℃、≦80％RH　結露のないこと
保存条件	-30～+90℃、≦80％RH　結露のないこと
構造	PBT樹脂ケース、エポキシ接着
出力リード線	UL1007ビニール電線（AWG26×140ℓ）
出力コネクタ	ピンコンタクト：SYM-001T-P0.6 リセプタクルハウジング：SMR-02V-B (日本圧着端子製造㈱)
適合端子	ソケットコンタクト：SHF-001T-P0.6 プラグハウジング：SMP-02V-BC、NC (日本圧着端子製造㈱)（付属しません）
質量	約 18g
RoHS対応状況	10物質対応

備考
（1）出力電線の延長は別売りの延長ケーブルを用意してあります。または、コネクタを切断して任意のケーブルを接続しての使用も可能です。
（2）設置方向フリーです。固定する場合は結束バンドで締結します。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）電力計測をお考えの場合は、必ず弊社技術相談窓口へ直接ご相談ください。
（5）基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、ＣＴの発熱にご注意ください。
