一般計測用CTL汎用シリーズ

プリント板、パネル取付両用の中型・標準交流電流センサ

CTL-12-S36-10

〔特 長〕
・貫通穴径φ12の中型電流センサの標準品。
・40mm角のコンパクトな形状ながら、最大280Aまでのワイドレンジをカバーする、最も汎用性の高い電流センサ。
・1000:1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。
・出力端子は(φ2.36×9ℓ)丸ピンで堅牢な構造。リード線ハンダ付、または別売コネクタセットいずれにも対応可。
・パネル取付用には、別売取付金具(HLD-12A)を用意。

>>サンプル価格:\1,630
>>在庫情報:在庫有

CTL-12-S36-10

大量ロット・取引条件についてご相談ください。

商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
お問い合わせフォームはこちら
見積依頼フォームはこちら

カタログダウンロード

仕様

仕様 Ta=25℃

型式CTL-12-S36-10
適用電流0.1〜280Arms(50/60Hz)、RL≦10Ω
最大許容電流240Arms連続
飽和限界電流400Arms(50/60Hz)、RL≦1Ω
出力特性出力電圧特性図参照
直線性結合係数(K)特性図参照
(リニアセンサとしての利用は(K)特性がフラットな領域を使用してください。 )
二次巻数(n) 1000±2ターン
二次巻線抵抗35Ω(参考値)
耐電圧AC2000V、1min(貫通穴−出力端子一括間)
絶縁抵抗DC500V、≧100MΩ以上(貫通穴−出力端子一括間)
使用条件−20℃〜+75℃ ≦80%RH 結露のないこと
保存条件−30℃〜+90℃ ≦80%RH 結露のないこと
構造PBT樹脂ケース、エポキシ片面充填封止
出力端子φ2.36×9ℓ(丸ピン)、錫メッキ付
ネジ締めトルク0.3N・m
質量約56g
RoHS対応状況10物質対応

備考
(1) 出力電圧は、貫通電流/負荷抵抗/結合係数(K)等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
(2) 結合係数(K)値が0.9 以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
(3) 通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
(4) 電力計測をお考えの場合は、必ず弊社技術相談窓口へ直接ご相談ください。
(5) 基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。
(6) 別売付属品については、付則- @付属品一覧参照

特性

出力電圧特性

出力電圧特性

結合係数(K)特性

結合係数(K)特性

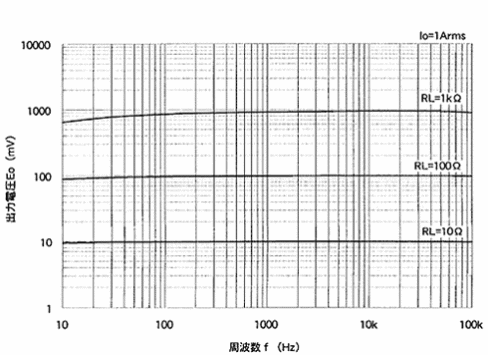

周波数特性

外形図

外形図

外形図
