CTL-12L-8
〔特 長〕
・汎用・標準品の小型電流センサ(CTL-6P・-6S)と巻線数(800ターン)共通で適用電流を120Aまで拡大した電気仕様共通の上位機種。
・貫通穴φ12を確保しながら、外形・重量をスリム化した小型化設計。
・出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。
・PC板取付用ピン端子構造も、OEM扱いで対応可能。
>>サンプル価格:\1,400
>>在庫情報:在庫有
大量ロット・取引条件についてご相談ください。
商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
・お問い合わせフォームはこちら
・見積依頼フォームはこちら
型式 | CTL-12L-8 |
---|---|
適用電流 | 0.1〜120Arms(50/60Hz)、RL≦10Ω |
最大許容電流 | 180Arms連続 |

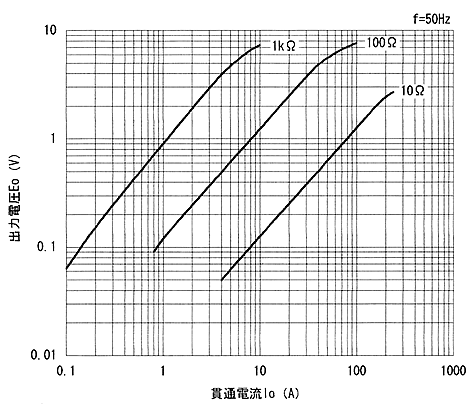

出力特性 | 出力電圧特性図参照 |

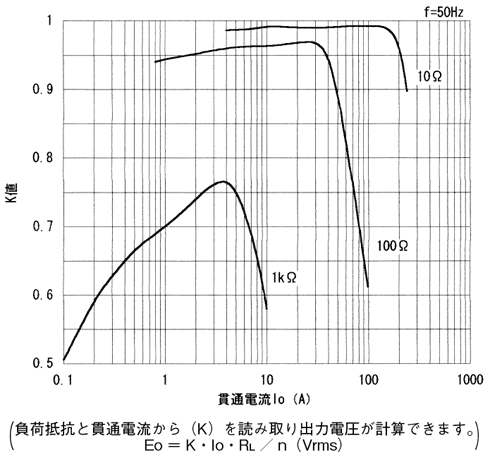

直線性 | 結合係数(K)特性図参照 (リニアセンサとしての利用は(K)特性がフラットな領域を使用 してください。 ) |
二次巻数(n) | 800±2ターン |
二次巻線抵抗 | 18Ω(参考値) |
耐電圧 | AC2000V(50/60Hz)、1min(貫通穴−出力リード線一括間) |
絶縁抵抗 | DC500V、≧100MΩ以上(貫通穴−出力リード線一括間) |
使用条件 | −20℃〜+75℃ ≦80%RH 結露のないこと |
保存条件 | −30℃〜+90℃ ≦80%RH 結露のないこと |
構造 | PBT樹脂ケース |
出力リード線 | UL1007ビニール電線(AWG26×140ℓ) |
質量 | 約20g |
RoHS対応状況 | 10物質対応 |
備考
(1) 設置方向フリーです。固定する場合は結束バンドで締結します。
(2) 通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
(3) 電力計測をお考えの場合は、必ず弊社技術相談窓口へ直接ご相談ください。

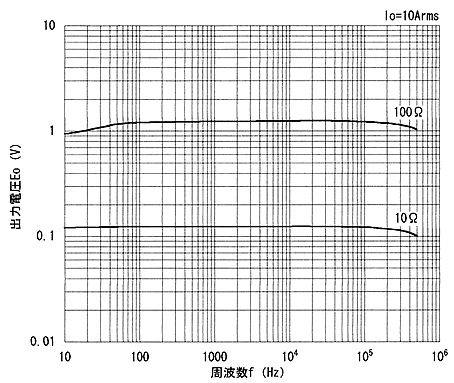

(4) 基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。
