特殊センサ
近接電流線の交番磁界により電流を計測する磁界センサ（生産中止品）
MFS-22-1000B（生産中止品）
〔特 長〕
・本センサは電線に流れる交流電流により発生する交番磁界を検出する為のセンサ。
・電線と本センサの位置関係が一定であれば電流値に比例した出力が得られる。
・高感度に設計されていますので、微小磁界においても安定して磁界の検出が可能。
※生産中止品となります。
>>サンプル価格：\
>>在庫情報：生産中止品
大量ロット・取引条件についてご相談ください。
商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
・お問い合わせフォームはこちら
・見積依頼フォームはこちら
仕様
仕様 Ta=25℃
| 型式 | MFS-22-1000B |
|---|---|
| 適用磁界 | 10〜1000A／m (50／60Hz) |
| 対応周波数 | 50Hz以上 |
| 出力感度 | 16.0mV／(1A/m)±3% (50Hz) |
| 19.2mV／(1A/m)±3% (60Hz) | |
| 詳細は特性図参照 | |
| 使用条件 | -20℃〜+75℃ |
| 保存条件 | -30℃〜+90℃ |
| 構造 | アルミ製・黒色塗装仕上げ・防滴構造 |
| 出力コネクタ | N型リセプタクル:UG-58A/U |
| ネジ締めトルク | 0.7N・m |
| 質量 | 約600g |
備考
(1)使用例1:送配電線の地上からの遠隔モニター。
(2)使用例2:電気鉄道のレール電流の遠隔モニター。
特性
出力電圧・磁界強度特性

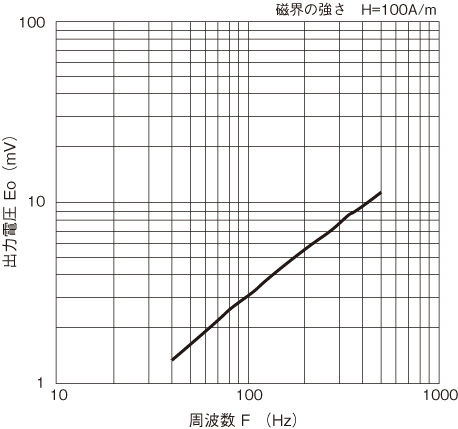

出力電圧・周波数特性
外形図
外形図
