CTL-24-CLS
〔特 長〕
・φ24までの電線に対応する、中型・大電流CT。
・分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。
・0.1〜300Aまでの広範囲な電流に対応。
・過電圧クランプ素子を内蔵。
>>サンプル価格:\3,350
>>在庫情報:サンプル在庫有 量産は問合せ下さい
大量ロット・取引条件についてご相談ください。
商品を大量にご購入いただく場合、価格や納期のご相談を承ります。お取り引き条件等については個別に相談とさせていただきます。
・お問い合わせフォームはこちら
・見積依頼フォームはこちら
型式 | CTL-24-CLS |
---|---|
適用電流 | 0.1〜300Arms (50/60Hz)、RL≦10Ω |
最大許容電流 | 360Arms連続 |
出力特性 | 1500mV±2%/300A (50/60Hz, RL=10Ω) |
直線性 | ±1%FS/300A (50/60Hz, RL=10Ω) |
公称変流比 | 2000:1 |
二次巻線抵抗 | 70Ω (参考値) |
出力保護 | 3.0Vpクランプ素子内蔵 |
耐電圧 | AC2000V(50/60Hz)、 1min(コア-出力リード線端末一括間) |
絶縁抵抗 | DC500V、≧100MΩ (コア-出力リード線端末一括間) |
使用条件 | -20℃〜+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー |
保存条件 | -30℃〜+90℃、≦80%RH、結露のないこと |
構造 | ナイロンケース簡易閉鎖型 ナイロンヒンジ/ナイロンスプリング方式 |
許容脱着回数 | 概略100回程度 |
出力リード線 | UL1007ビニール電線(AWG18X200ℓ) |
質量 | 約 180g |
RoHS対応状況 | 10物質対応 |

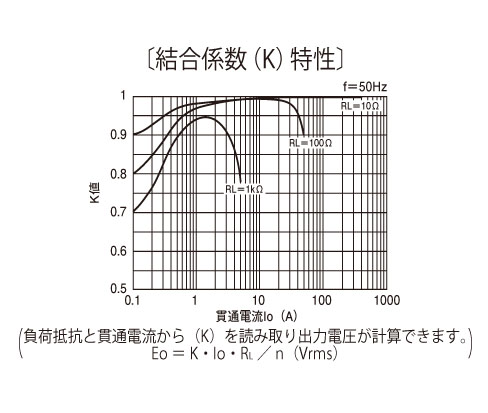

備考
(1)コア接合面は防錆処理してありますが、万一、錆が発生した場合は、CRC-556(市販品)スプレーで錆落としを行い、再塗布することで復旧できます。
(2)リード線には1kg以上の無理な引張力がかからないようにしてください。
(3)製品の仕様・検査等の記載内容において、特別に記述が無い場合は常温・常湿・その他異常や振動の無い環境での測定を基準としたものです。
(4)屋外暴露では使用することはできません。
(5)万一、誤って活線状態で配線してしまった場合には開放保護素子により±3.0Vpで電圧がクランプされますが、二次側感電保護を目的としており開放状態での配線を容認するものではありません。
(6)基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。
