| 1.電流入力交流増幅回路 |
| |
| ・ |
CT出力電圧が等価的に0Vとなる微小電流計測用。
（i＝I0/n＜5mAに適する） |
| ・ |
出力電圧 E0＝ i・R2（Vrms） |
| ・ |
R1，C1は、ノイズフィルタ
直接アンプゲインには影響しない。 |
| ・ |
オペアンプは、信号レベルが微小な場合には、低オフセット、低ノイズタイプを選択すること。 |
| ・ |
R3はR1とR2の並列抵抗値。 |
|
 |
| |
| 2.電圧入力交流増幅回路 |
| |
| ・ |
CT出力電流を、RLにより電圧e0に変換した後、電圧増幅する。
（i＝I0/n＞5mAに適する） |
| ・ |
CT出力電圧 e0＝K・I0・RL/n（Vrms） |
| ・ |
出力電圧 E0＝e0・R2/R1（Vrms） |
| ・ |
CTの特性を最大限生かすには、RLの値が小さいほど有利です。
e0の値は小さくてもアンプで増幅できます。 |
| ・ |
R3はR1とR2の並列抵抗値。 |
|
 |
| |

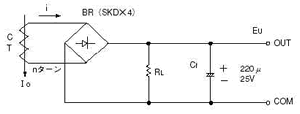

| 3.直流電圧変換回路 |
| |
| ・ |
出力電圧 E0＝0.9・K・I0・RL/n（VDC）
（0.9：VrmsVDC変換定数） |
| ・ |
ダイオードの順方向電圧降下をキャンセルするため、RLは必ず直流側に接続する。 |
| ・ |
順方向電圧降下の小さいショットキーダイオードの使用が望ましい。 |
| ・ |
Cfの値は、応答性と許容リップル電圧のかねあいで決定する。 |
|
 |
| |
| 4.単電源直流出力増幅回路 |
| |
| ・ |
CT出力電圧（0.1〜1V程度とする）
−e0＝0.9・K・I0・RL/n（VDC） |
| ・ |
出力 E0＝e0・R2/R1（VDC） |
| ・ |
R3は、R1とR2の並列抵抗値。 |
| ・ |
アンプは（−）入力のみの反転増幅器として動作するので単電源で（＋）出力が得られる。
但し、0付近から動作させるには、低飽和形オペアンプを選択すること。 |
|
 |
| |

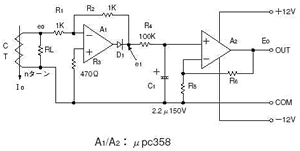

| 5.両電源直流出力増幅回路 |
| |
| ・ |
初段アンプ（0.1〜1V出力とする）
R1，R2，A1，D1による理想整流回路
e0＝K・I0・RL/n（Vrms）
e1＝0.9・e0 （VDC） |
| ・ |
R4，C1は、ローパスフィルタ |
| ・ |
A2，R5，R6は、バッファーアンプ
E0＝e1・（R5＋R6）/R5（VDC） |
| ・ |
0V／0Aから動作し、絶対値出力が得られる。 |
|
 |
| |

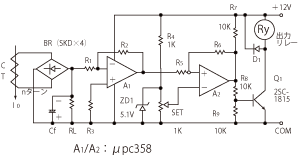

| 6.高精度過負荷検出回路（単電源） |
| |
| ・ |
A1出力までは回路例4と同一回路 |
| ・ |
ZD1とSET用トリマーで動作レベル設定 |
| ・ |
A2は、ジッタ防止用ヒステリシス付のオペアンプによるコンパレータ回路 |
| ・ |
ヒステリシス幅VTHの計算
VTH＝R5（VH−VL）/（R5＋R6）
VH≒12V・R8 /（R7＋R8）
VL≒0V |
|
 |
| |

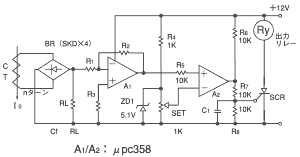

| 7.瞬時動作型過負荷検出回路（単電源） |
| |
| ・ |
A1出力までは回路例4と同一回路
但し、瞬時動作とするためCfは削除 |
| ・ |
ZD1とSET用トリマーで動作レベル設定 |
| ・ |
A2は、オペアンプによる高感度コンパレータ |
| ・ |
SCRにより動作時出力ラッチ
C1で、SCRのゲート誤動作防止と若干の動作ディレー設定も可能 |
|
 |
| |
| 8.実効値演算回路（両電源用） |
| |
| ・ |
（0〜100Arms）→（0〜5VDC）の変換例 |
| ・ |
A1は、絶対値整流回路 |
| ・ |
A2は、バッファーアンプ |
| ・ |
IC2の乗・除算機能とオペアンプ（A3）の組合せにより2乗平均計算（RMS）を行い直流化された実効値比例出力を得る。 |
| ・ |
応答性と出力リップル電圧はC1による。 |
|
 |
| |
| 9.4〜20mA電流変換回路（単電源用） |
| |
| ・ |
（0〜100Arms）→（4〜20mADC）の変換例 |
| ・ |
A1：CT出力整流回路 |
| ・ |
A2：4mAオフセット用バッファーアンプ
0Aで出力4mAに（OS）トリマー設定 |
| ・ |
A3：20mAフルスケール用バッファーアンプ
100Aで出力20mAに（FS）トリマー設定 |
| ・ |
A4：A2，A3出力と、R12からのフィードバック信号を比較する同相加算アンプ |
|
 |
| |

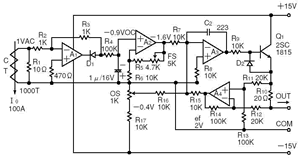

| 10.4〜20mA電流変換回路（両電源用） |
| |
| ・ |
A1：CT出力絶対値整流回路（−出力） |
| ・ |
A2：CT出力直流値バッファーアンプ |
| ・ |
A3：4〜20mA出力用加算アンプ0Aで出力4mAに（OS）トリマー設定
100Aで出力20mAに（FS）トリマー設定 |
| ・ |
A4：出力電流フィードバック用差動アンプ |
| ・ |
電源は±12Vでも動作するが、負荷側の終端抵抗は400Ω以下に制限される。 |
|
 |
| |
