U_RDオリジナルの電流センサ（CTLシリーズ）は計測・制御用として、特に小型化、高信頼性を追求したCT（Current Transformer）です。
400：1〜2000：1の高変流比で出力を（mA）レベルとした点が、従来の計器用CTとの大きな違いです。
センサ中心の穴に、測定する電線を貫通させるだけで電子回路に直接インターフェース可能な電流情報が得られるので、安全性の高いシステムが構築できます。 |
|
|
 |
| ■原理（電流トランス方式） |
■構造（CTL-6-S-H） |
 |
| リングコアに巻かれたnターンの二次巻線と、貫通電線の間がn：1の変流比となる、電流トランスです。出力電流を負荷抵抗に流すことで電圧信号に変換します。 |
|
 |
絶縁処理された、リングコアにトロイダル巻線を施したCT（Current Transformer）をプラスチックケースにエポキシ封止した堅牢な構造です。
二次巻線はケースに固定されたリード線またはピンに接続されており、貫通電線との間は良好な絶縁が保証されます。 |
|
| |
 |
|
|
| ■用途に合せた、特性・構造の選択ができます。 |
|
| ・一般計測用（CTL汎用シリーズ） |
一般産業機械向汎用センサ |
| ・精密計測用・ZCT（CTL−Zシリーズ） |
広い電流範囲に対応する精密センサ |
| ・分割・クランプ型センサ |
活線・概設電線への装着用 |
| ・高周波CT |
広帯域・高周波電流の計測 |
| ・特殊センサ |
空芯／大電流・磁界センサなど |
| ・LED表示器（C.T.LIGHT） |
CTにLEDを内蔵した通電表示用 |
|
|
|

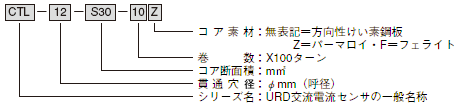

| ■型式表記例と機能説明 |
|
 |
|
| ■交流電流センサ・主要製品一覧表 |
|
| CTL-汎用シリーズ |
特長 |
穴径 |
二次巻数 |
適用電流範囲 |
飽和限界電流 |
| CTL-6-L |
超小型・PC板水平取付用 |
φ6 |
800 |
0.1〜40A |
60A |
| CTL-6-V |
超小型・PC板垂直取付用 |
φ6 |
800 |
0.1〜40A |
60A |
| CTL-6-P-H |
小型・PC板用 |
φ5.8 |
800 |
0.1〜80A |
100A |
| CTL-6-S-H |
小型・パネル用 |
φ5.8 |
800 |
0.1〜80A |
100A |
| CTL-12L-8 |
小型・リード線出力 |
φ12 |
800 |
0.1〜120A |
240A |
| CTL-12L-10 |
小型・リード線出力 |
φ12 |
1000 |
0.1〜150A |
260A |
| CTL-12L-30 |
小型・リード線出力 |
φ12 |
3000 |
0.1〜180A |
330A |
| CTL-12-S36-10 |
中型・丸ピン出力 |
φ12 |
1000 |
0.1〜280A |
400A |
| CTL-12-S56-10 |
中型・丸ピン出力 |
φ12 |
1000 |
0.1〜300A |
600A |
| CTL-12-S56-20 |
中型・丸ピン出力 |
φ12 |
2000 |
0.1〜320A |
800A |
| CTL-12-S36-10L1 |
中型・リード線出力 |
φ12 |
1000 |
0.1〜280A |
400A |
| CTL-12-S36-10L |
中型・リード線出力 |
φ12 |
1000 |
0.1〜300A |
600A |
| CTL-24-TE |
中型・リード線出力 |
φ24 |
1000 |
0.1〜320A |
600A |
| CTL-24-TE#B |
中型・リード線出力 |
φ24 |
1000 |
0.1〜500A |
1000A |
| CTL-36-S56-10B1 |
大型・ネジ端子 |
φ36 |
1000 |
0.1〜800A |
2000A |
| CTL-36-S56-20 |
大型・ネジ端子 |
φ36 |
2000 |
0.1〜800A |
2000A |
|
|
|
| CTL-Zシリーズ |
特長 |
穴径 |
二次巻数 |
適用電流範囲 |
飽和限界電流 |
| CTL-6-L-Z |
超小型・PC板水平取付用 |
φ6 |
800 |
1mA〜15A |
20A |
| CTL-6-V-Z |
超小型・PC板垂直取付用 |
φ6 |
800 |
1mA〜15A |
20A |
| CTL-6-P-Z |
小型・PC板用 |
φ5.8 |
800 |
1mA〜20A |
40A |
| CTL-6-S-Z |
小型・パネル用 |
φ5.8 |
800 |
1mA〜20A |
40A |
| CTL-12-S30-10Z |
中型・丸ピン出力 |
φ12 |
1000 |
1mA〜100A |
130A |
| CTL-12-S30-20Z |
中型・丸ピン出力 |
φ12 |
2000 |
1mA〜200A |
240A |
| CTL-12-S60-7Z |
中型・丸ピン出力 |
φ12 |
720 |
1mA〜100A |
200A |
| CTL-24-S28-10Z |
中型・リード線出力 |
φ24 |
1000 |
1mA〜80A |
200A |
| CTL-24-S28-20Z |
中型・リード線出力 |
φ24 |
2000 |
1mA〜200A |
250A |
| CTU-8-S50-60 |
高変流比・大出力電圧 |
8×17.5 |
6000 |
10mA〜80A |
100A |
|
|
|
| 分割・クランプ型 |
特長 |
穴径 |
二次巻数 |
適用電流範囲 |
飽和限界電流 |
| CTL-6-S32-8F-CL |
極小型通電検知用 |
φ6 |
800 |
10mA〜15A |
- |
| CTL-10-CLS |
超小型データ収集用 |
φ10 |
3000 |
10mA〜80A |
7.5V |
| CTL-16-CLS |
小型データ収集用 |
φ16 |
3000 |
10mA〜120A |
7.5V |
| CTL-22-CLF |
小型広範囲・接地線用 |
φ22 |
2000 |
1mA〜120A |
7.5V |
| CTL-24-CLSF |
中型データ収集用 |
φ24 |
3000 |
10mA〜200A |
7.5V |
| CTL-24-CLS |
中型電力機器用 |
φ24 |
2000 |
0.1mA〜300A |
3.0V |
| CTU-24-CLF |
中型・広範囲電力機器用 |
φ24 |
3000 |
1mA〜360A |
7.5V |
| CTL-36-CLS |
大型電力機器用 |
φ36 |
2000 |
0.1〜500A |
3.0V |
| CTL-CL（基本型） |
JEC、互換CT |
φ24〜φ100 |
100〜200 |
100〜1000A |
1.4V〜6.5V |
| CTL-CL（応用型） |
イージーオーダー方式 |
φ24〜φ100 |
50〜5000 |
10〜3000A |
1.4V〜6.5V |
|
|
|
| 高周波CT |
特長 |
穴径 |
周波数 |
最大電流 |
出力感度 |
| CTL-6-S-S9-2.5H |
小型高周波電流用 |
φ5.8 |
1K〜1M |
60Arms |
250：1 |
| CTL-12-S30-2.5Z |
中型高周波電流用 |
φ12 |
50〜500K |
200Arms |
250：1 |
| CTL-24-S28-2.5Z |
中型高周波電流用 |
φ24 |
50〜500K |
200Arms |
250：1 |
| CTL-28-S90-05Z-1R1 |
高周波一般用 |
φ28 |
2K〜100M |
10Arms |
1V/1A |
| CTL-35-S162-5F-1R10 |
高周波低域用 |
φ35 |
10〜15M |
50Arms |
0.1V/A |
| CTL-58-S100-2F-1KR5 |
パルス計測用 |
φ58 |
40〜1M |
1000Arms |
0.5Vまたは5A |
| CTL-14-S25-2Z-1R4-CL |
小型クランプ |
φ14 |
5K〜300K |
20Arms |
0.25V/A |
| CTL-28-S90-05Z-1R1-CL1 |
中型クランプ |
φ28 |
2K〜30M |
10Arms |
1V/A |
| CTL-35-S162-5F-1R10-CL1 |
大型クランプ |
φ35 |
20〜15M |
50Arms |
0.1V/A |
| CTL-75-S100-05Z-1R1-CL |
大型クランプ |
φ75 |
2K〜20M |
10Arms |
1V/A |
| CTL-35-S100-40Z-1K10-CL1 |
商用電源基準CT |
φ35 |
10〜20K |
100Arms |
0.1V/A |
|
|
|
