| ■周波数特性 |
| |
カタログ記載データは、原則的に商用周波数（50／60Hz）での使用を前提として表示されております。
原理的に鉄芯の磁束密度は周波数に反比例するので、CTとしての特性は50Hz以下では低下し、高周波では拡大される方向にあります。
しかし、周波数の増加は鉄芯のコアロス増加・コイルの共振現象など、他のパラメータの制約もあります。
使用条件を良く確認して、仕様を決定する必要があります。
〔図−9〕にCTの代表機種である（CTL-6-P-H）の周波数特性図を記載します。他の汎用CTでも、一般的に50Hz〜100KHz程度は、充分実用範囲と考えられます。 |
|
| |
| ■比誤差と位相差 |
| |
| ● |
比誤差……（電流値の精度）
各測定点における理想値と実測値の誤差比率のことです。
表現方法は異なりますが、URD標準センサ全機種について記載されている結合係数（K）特性は、ある意味でこの比誤差特性を示したものと言えます。しかも、負荷抵抗の適正化で、比誤差の補正が可能です。 |
| |
| ● |
位相差……（波形の精度）
測定原波形に対する出力波形の位相ずれのことです。
CT出力は通常進み位相となります。 |
| |
この二つの特性は、電力計測用のCTにとって特に重要なファクターです。従来使用されている1A〜5A出力の計器用CTでは、JISの規定もあります。
しかしURDの電流センサは原理は同一でも、変流比が高く負荷抵抗など他のパラメータも加味する必要があり、JISの規定を適用することができません。
傾向としては、巻数とコア断面積が大きいほど、またCTL汎用シリーズよりはCTL-Zシリーズの方が比誤差・位相差とも良好な特性が得られます。
〔表−2〕、〔図−10〕、〔図−11〕に代表品種の特性を記載します。 |
|
 |
 |

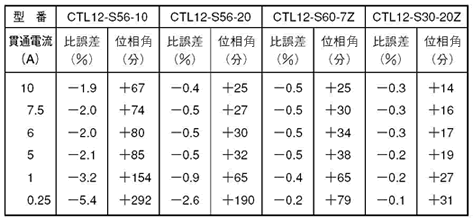

〔表−2〕代表的電流センサの比誤差と位相差
（f＝50Hz、RL＝100Ω）測定：日本電気計器検定所 |
| |
